PDTracII - мониторинг частичных разрядов

Описание

Осуществляет мониторинг состояния изоляции обмоток статора методом измерения частичных разрядов:

• Износ изоляции
• Свободные клинья статора
• Тепловая деградация изоляции статора
• Производственные дефекты статорных стержней

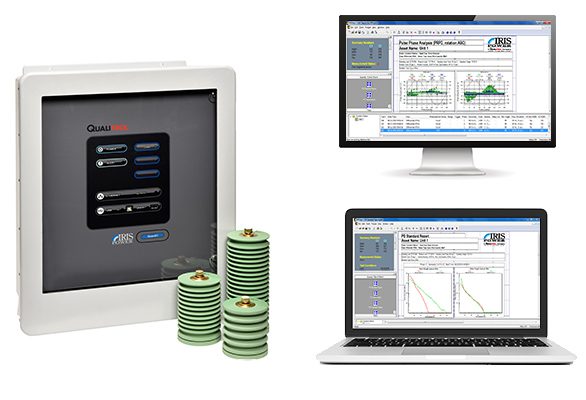

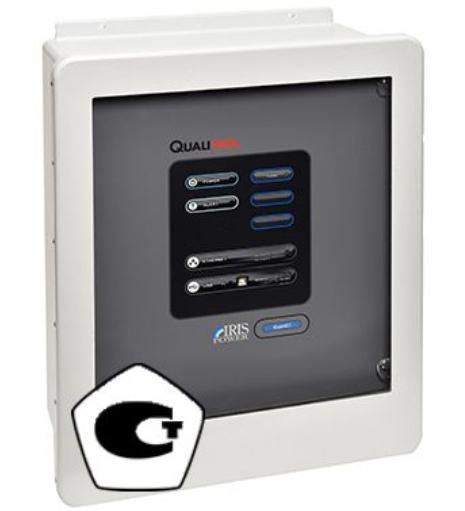

В комплект системы входят емкостные шинные датчики емкостью 80 пФ, монтажный комплект, прибор контроля марки PDTracII и экспертное ПО.

Система PDTracII основана на уникальных методах преодоления электрических помех, типичных для большинства электростанций. Это обеспечивает точность и высокую повторяемость измерений и сводит до минимума возможность ложного срабатывания сигнализации.

Ключевые достоинства:

• Система PDTracII внесена в государственный реестр средств измерений - свидетельство №71810.

• Полное соответствие требованиям ГОСТ IEC/TS 60034-27-2015 «Машины электрические вращающиеся. Часть 27. Измерения частичного разряда на изоляции статорной обмотки отключенных от сети вращающихся электрических машин».

• Работа в свервысокочастотном диапазоне (VHF) с меньшей подверженностью шуму и возмущениям.

• Самая большая база данных измерений частичных разрядов в мире, содержащая более 550 тысяч результатов измерения ЧР и являющаяся важнейшим источником статистической информации, необходимой для оценки состояния изоляции статора.

Возможности

• снижение рисков выдачи неверных результатов благодаря разграничению ЧР от электрического шума поимпульсивным методом;

• надежная фильтрация помех, позволяющая надежно и объективно выявлять некачественную пропитку, перегрев обмотки, движение секции обмотки в пазу, проблемы, вызываемые недостаточным или разрушенным пазовым/лобовым полупроводниковым покрытием и загрязнением;

• возможность объединить ключевые параметры по предприятию с помощью системы SCADA. Например, главные параметры тенденций изменения интенсивности ЧР могут быть коррелированы с рабочими параметрами, такими как нагрузка генератора и температура, для углубленного анализа проблем обмоток статора;

• задаваемый пользователем интервал измерений улучшает качество трендов;

• оптимизация параметров защиты позволяет персоналу обращать особое внимание на машины, показывающие необычный или высокий уровень интенсивности частичных разрядов. Для этого увеличивают частоту измерений или используют однократный тип измерений, чтобы получить точки, которые помогут определить преобладающий механизм повреждения обмотки статора.
