Прибор для определения мест повреждений (ОМП) высоковольтных линий от 35 кВ

Протяженность воздушных линий электропередач настолько велика, что оперативное определение в них места повреждения становится одной из самых важных задач. Для этого используется как импедансный, так и волновой метод.

Выявление места пробоя осуществляется системой защиты. Основная задача этого действия — как можно более точное установление зоны поломки с целью ее оперативного устранения ремонтными бригадами.

Методы, используемые для определения мест повреждения ВЛ

В настоящее время в этих целях используются два основных метода:

  • импедансный,
  • волновой.

Для определения мест повреждения (сокращенно — ОМП) приборы импедансного типа полагаются на замеры силы тока и напряжения в воздушных линиях. Полученные данные обрабатываются на компьютере, в результате чего вычисляется зона вероятной неисправности.

Неточность расчетов по импедансной методике возникает ввиду следующих факторов влияния:

  • искажения по току;
  • индукции кабелей;
  • емкости относительно земли;
  • эффекта переходного сопротивления и др.

Погрешности в процессе расчетов в этом случае могут варьироваться от 1 % до 20 %.

Волновой метод определения мест повреждения ВЛ

Эта технология выявления ОМП считается более точной, поскольку здесь измеряется не сила тока и напряжение, а время прохождения электромагнитной волны. Она всегда возникает в высоковольтной линии в следующих случаях:

  • в результате атмосферного разряда;
  • при коммутационных операциях.

То есть от места повреждения (пробоя) высоковольтной воздушной линии в обе стороны распространяются электромагнитные волны, определение которых — лишь вопрос техники. При использовании данной методики необходимо учитывать следующие факторы:

  • скорость движения волны;
  • ее затухание и искажение;
  • ее возможные отражения;
  • модель ВЛ;
  • диагональную трансформацию и др.

К достоинствам волнового метода можно отнести высокую точность ОМП, не превышающую 150–500 метров. Эта технология также позволяет проводить мониторинг воздушных линий.

Пять типов приборов для определения мест повреждения ВЛ волновым методом

В зависимости от особенностей применяемой методики эти устройства подразделяются на 5 типов. Их принцип действия основан на анализе электромагнитной волны, образовавшейся в результате пробоя (короткого замыкания).

К ним относятся:

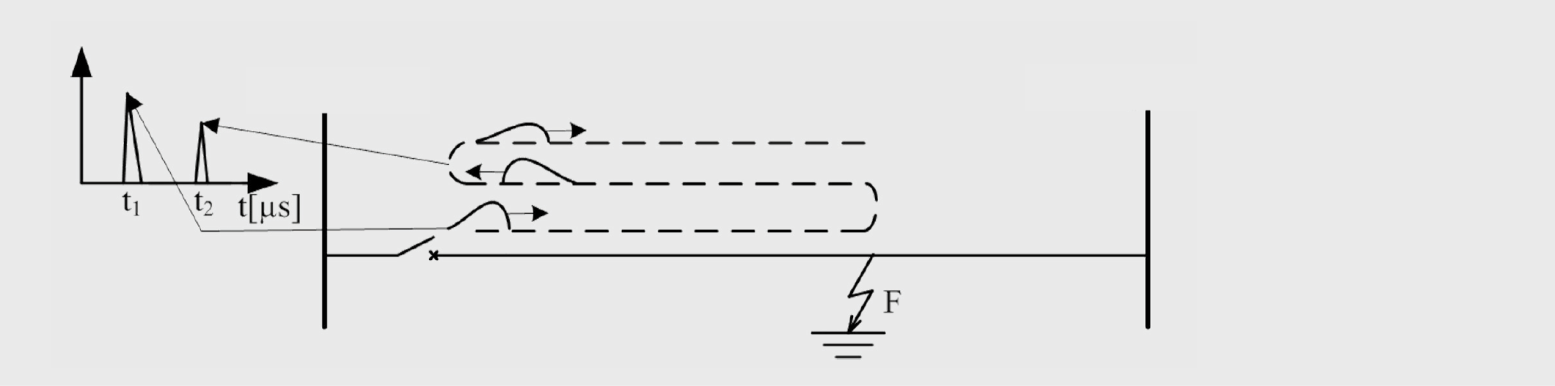

  1. Тип А. Это устройство одностороннего ОМП. В данном случае замеряется как первая волна, возникшая в результате пробоя, так и отраженная.

    тип А

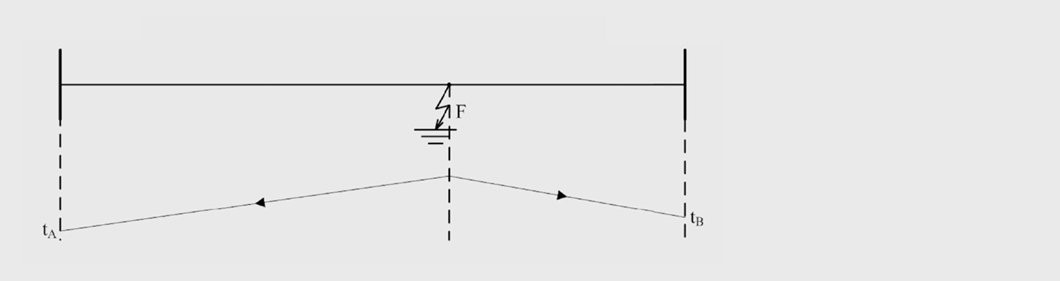

  2. Тип В. Это прибор двустороннего ОМП. При коротком замыкании электромагнитные волны расходятся в противоположных направлениях и улавливаются двумя подстанциями. Их расчеты сопоставляются, что позволяет более точно установить проблемную зону.

    Тип В

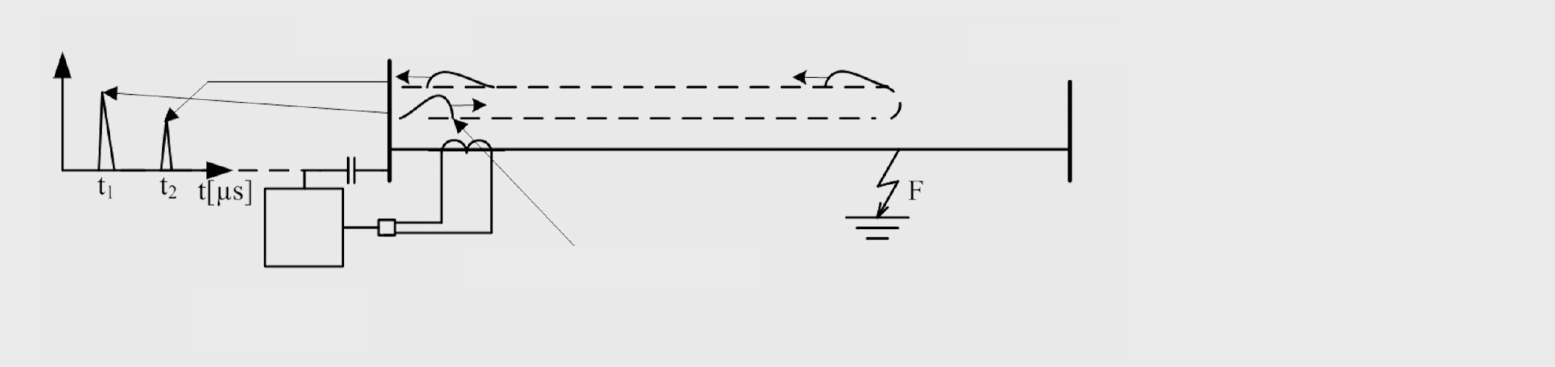

  3. Тип С. Относится к устройствам одностороннего ОМП. Для определения места повреждения прибор отправляет импульс в воздушную линию и фиксирует отраженную электромагнитную волну. Полученные данные обрабатываются, и вычисляется зона короткого замыкания.

    Тип С

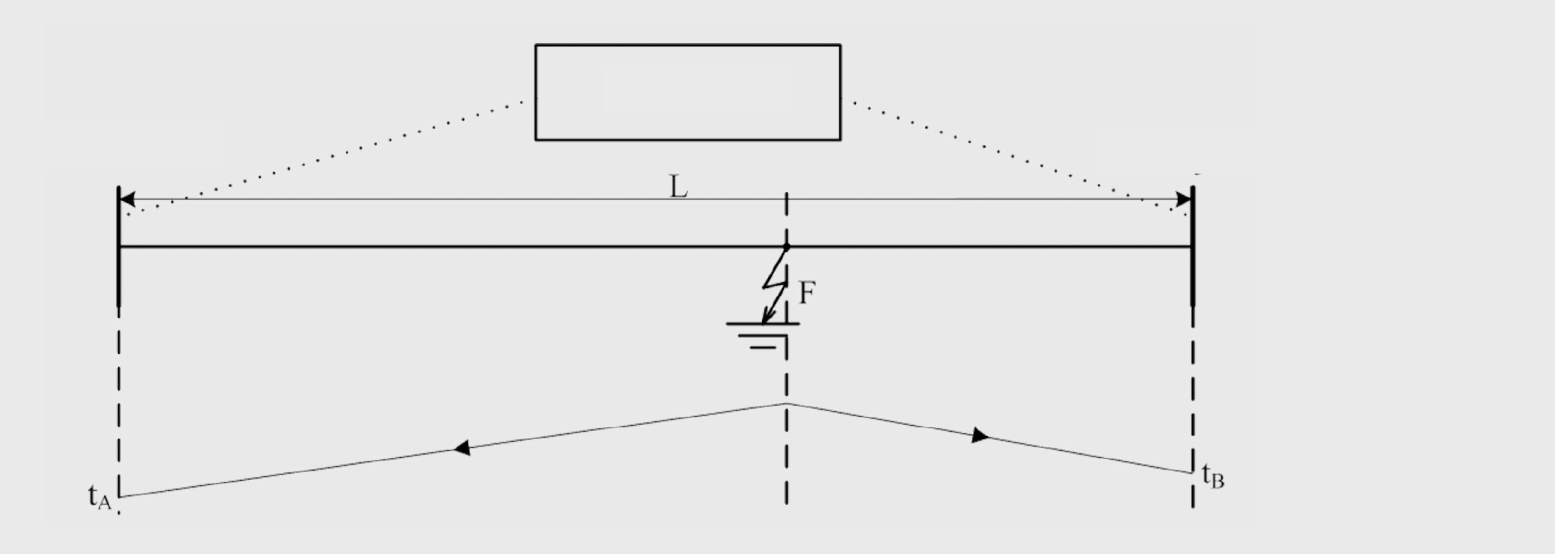

  4. Тип D. Это устройства двустороннего ОМП. Система предусматривает использование двух таких приборов, синхронизированных по времени. Когда волна расходится в обе стороны, ее фиксируют две самостоятельные подстанции.

    Тип D

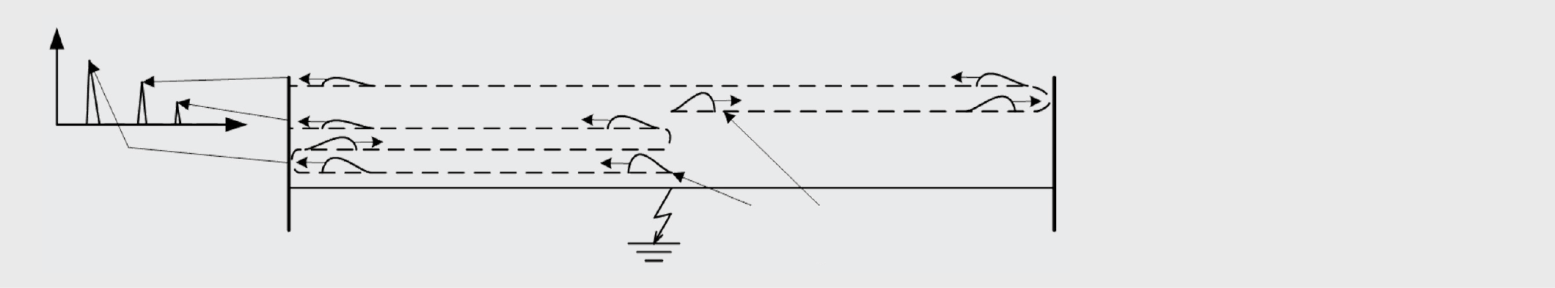

  5. Тип Е. Относится к приборам одностороннего ОМП. С помощью коммутатора создается электромагнитная волна, которая отправляется в воздушную линию и используется для определения места повреждения. В данном случае силовой выключатель выполняет функцию трех импульсных генераторов.

    Тип Е

Мониторинг воздушных линий

Установка подстанций с волновыми приборами на всей протяженности ВЛ обеспечивает не только периодическую диагностику. С их помощью можно организовать полноценный мониторинг воздушных линий.

мониторинг воздушных линий

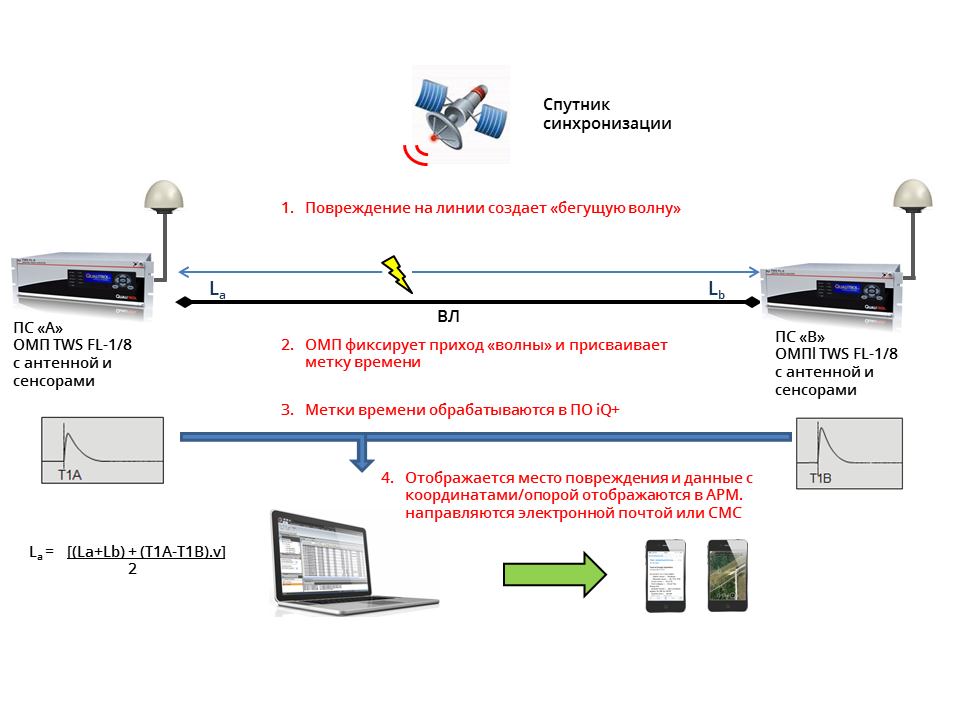

Рис. 1. Принцип работы системы волнового ОМП TWS FL-1/8.

Внедрение волновой системы обеспечивает следующие преимущества:

  • непрерывное наблюдение за ВЛ в автоматическом режиме;
  • оперативное определение места повреждения ВЛ;
  • высокую скорость принятия решений для ликвидации неисправностей.

Для организации мониторинга воздушных линий обращайтесь в компанию «БО-ЭНЕРГО».
