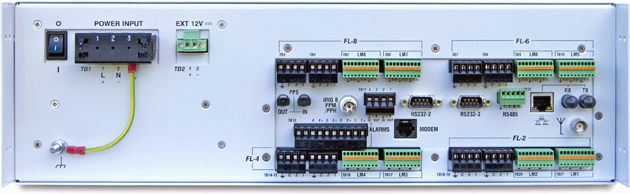

Система волнового ОМП TWS FL-1/8
Прибор для определения мест повреждений (ОМП) высоковольтных линий от 35 кВ
Высокоточное определение места повреждения (ОМП) воздушных линий (ВЛ) волновым методом. Принцип действия прибора основан на фиксации времени прихода электромагнитной волны при возникновении КЗ с двух концов линии с установкой GPS/ГЛОНАСС антенн для временной синхронизации замеров.
Отличительная особенность прибора TWS FL1/8 – повышенная точность ОМП до одной опоры, что позволяет сократить время на поиск места повреждения и снизить расходы. Идентификация самоустраняющихся повреждений и сверхточное определение их мест на линии позволяют проводить профилактические мероприятия, предотвращая аварийные ситуации, повышая качество энергоснабжения.
Преимущества системы ОМП TWS FL1/8:
- сверхточное определение места повреждения (± 60 метров);
- возможность определения мест повреждений волновым методом на линиях, подключенных к тупиковым подстанциям;
- возможность определения поврежденных стеклянных и полимерных изоляторов;
- точность ОМП не зависит от протяжённости линии и от изменений параметров линии;
- идентификация всех типов повреждений и простота монтажа;
- наименьшая стоимость внедрения системы при более высоком качестве оборудования;
- большой опыт внедрения систем ОМП на территории РФ и в зарубежных проектах;
- система ОМП TWS прошла аттестацию в ОАО «Россети».
Документы
Приборы ОМП на волновом принципе TWS FL-1-8.pdf (pdf, 4.08 Mb)
TWS FL-8 FL-1.pdf (pdf, 3.9 Mb)
