Звезда Альбатрос

«Звезда Альбатрос» - программный продукт, созданный для анализа технического состояния маслонаполненных трансформаторов: определения вида развивающегося дефекта, его локализации и прогнозирования хода событий на основании полученных оффлайн и онлайн данных.

Экспертная система «Звезда Альбатрос» состоит из 2х модулей: Подсистема ОФЛАЙН ЭДИС «АЛЬБАТРОС» и Подсистема ОНЛАЙН «ЗВЕЗДА ДИАДЕЯ»

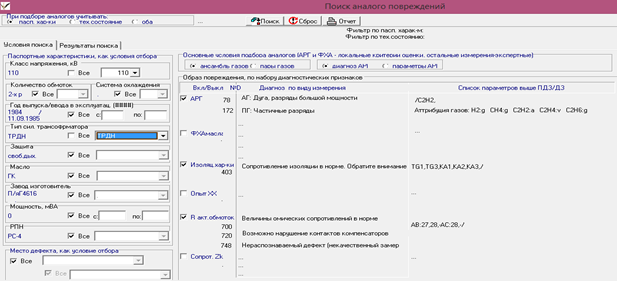

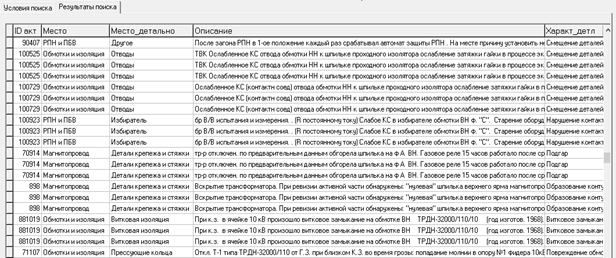

ПОДСИСТЕМА ОФЛАЙН ЭДИС «АЛЬБАТРОС»

ЭДИС «Альбатрос» имеет базу данных, базу знаний и 6 подсистем, выдает более 67 различных графических форм (графиков, диаграмм) и 90 отчетов разного вида.


База данных содержит:

  • паспортные характеристики ЭО,
  • данные испытаний и измерений,
  • информацию об условиях работы ЭО,
  • информацию о режимах работы ЭО,
  • проведенных операциях ТОиР.

Оценка технического состояния силовых трансформаторов проводится на основе следующих oффлайн-измерений:

  • анализ растворенных в масле газов (АРГ);
  • расширенный физико-химический анализа (ФХА) масла (34 контролируемых параметра);
  • увлажнение и степень полимеризации твердой изоляции;
  • измерение изоляционных характеристик;
  • омическое сопротивление обмоток;
  • сопротивление короткого замыкания;
  • результаты опыта холостого хода.

Сбор и верификация данных эксплуатации оборудования, собранных в БД ЭДИС «Альбатрос» ведутся с 1990 года:

  • СТ 35 кВ - более 23 000 анализов
  • СТ 110 кВ - более 113 800 анализов в т. ч. с пленочной защитой 1 340 шт
  • СТ 220 кВ - более 10 500 анализов
  • ТТ 110-220 кВ - более 20 000 анализов, из них 220 кВ - 700 шт
  • ТН 110-220 кВ - более 15 000 анализов, из них 220 кВ – 600 шт
Система внедрена в 38 энергосистемах России, в Молдавии, Латвии, Украине.


ПОДСИСТЕМА ОНЛАЙН «ЗВЕЗДА ДИАДЕЯ»

ПО «ЗВЕЗДА ДИАДЕЯ» входит в состав автоматизированной системы мониторинга и диагностики силовых трансформаторов. ПО предназначено для отображения данных мониторинга и диагностики силовых трансформаторов на основе набора диагностических моделей в виде графиков, таблиц и цветовых индикаторов. ПО предназначено для запуска вместе с OPC-сервером, настроенным для сбора сигналов с приборов мониторинга и датчиков, установленных на трансформаторе.

Ключевые функции системы:
  • Измерение и сбор текущих параметров с последующей обработкой и хранением диагностической информации, ее архивирование и представление пользователю;
  • Формирование интегральной оценки по функциональным узлам и по оборудованию в целом с помощью диагностических моделей, составленных в соответствии с российскими и международными стандартами, в режиме реального времени, включая прогнозный период;
  • Регистрация и отображение отклонений значений диагностических параметров с помощью сигнализации «светофорного типа»;
  • Прогнозирование риска возникновения аварийных ситуаций с учетом текущего технического состояния высоковольтного оборудования – результат совместной работы с рядом ВУЗов РФ и ОПЭ в МЭС Центра ПАО «ФСК ЕЭС»;
  • Контроль и предупреждение возникновения аварийных ситуаций;
  • Выдача рекомендаций по действиям эксплуатационного персонала

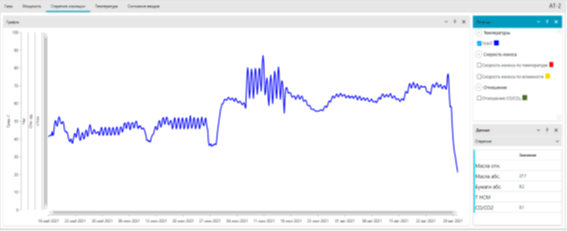

Инструмент отображения трехмерных графиков для визуализации сложных прогнозных зависимостей.

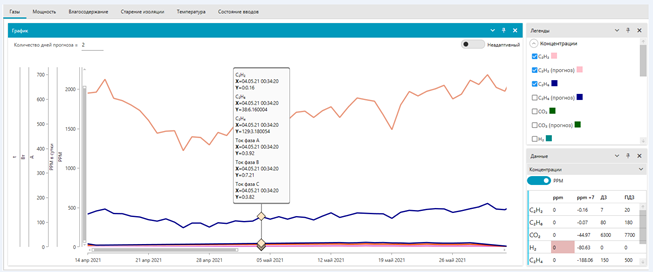

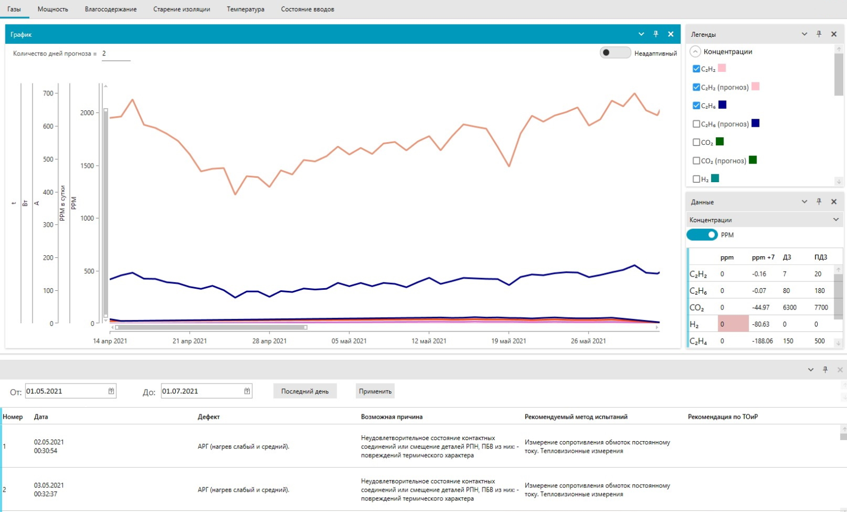

Прогнозирование по каждому диагностируемому газу с формированием оценки типа развивающегося дефекта. Точность прогноза до 90%


Комплексный подход к прогнозированию имеет практическую полезность для предупреждения дефектов на ранней стадии. Система в конечном итоге выдает интегральную оценку состояния каждого трансформатора, диагноз и рекомендации персоналу по необходимому изменению режима его работы или необходимому сейчас или в будущем техническом обслуживании или ремонте.

СИНЕРГИЯ СИСТЕМЫ ОФЛАЙН- И ОНЛАЙН- КОНТРОЛЯ

  • Повышение оперативности оценки технического состояния  трансформатора за счет использования онлайн контроля;
  • Взаимная верификация данных  онлайн и офлайн контроля для предупреждения дефектов на ранней стадии и усиление комплексной диагностики по данным офлайн за счет дополнительного использования  данных  онлайн о режиме работы СТ, ТННТ,  скорости расхода ресурса и увлажнения твердой изоляции;
  • Онлайн-контроль и корректировка показаний, учитывающих процессы старения материалов;
  • Использование  онлайн расчет ИТС узлов  трансформатора при оперативном определении его нагрузочной способности;
  • Использование при расчете  ИТС трансформатора данные офлайн и онлайн контроля;
  • Сохранение качества диагностирования за счет использования 6 видов офлайн контроля: АРГ, расширенный ФХА масла (30 параметров), изоляционных характеристик и расчетного влагосодержания твердой изоляции, СП, сопротивлений обмоток и КЗ, опыта ХХ )
  • Формирование рекомендаций об обслуживании и внесении изменений в режим работы трансформатора на основе онлайн- и оффлайн-измерений;
  • Прогнозирование развития параметров трансформатора для определения начала отклонения режима работы трансформатора от нормального.

Система мониторинга, диагностирования и управления техническим состоянием силовых трансформаторов прошла государственную регистрацию изобретения и получила патент.
