Система мониторинга GuardII+

Непрерывный мониторинг частичных разрядов, магнитного потока ротора и воздушного зазора в турбогенераторах свыше 200МВт

Описание

Система GUADRII осуществляет комплексный мониторинг состояния турбогенераторов:
  • Непрерывный мониторинг частичных разрядов;
  • Мониторинг магнитного потока ротора;
  • Мониторинг воздушного зазора

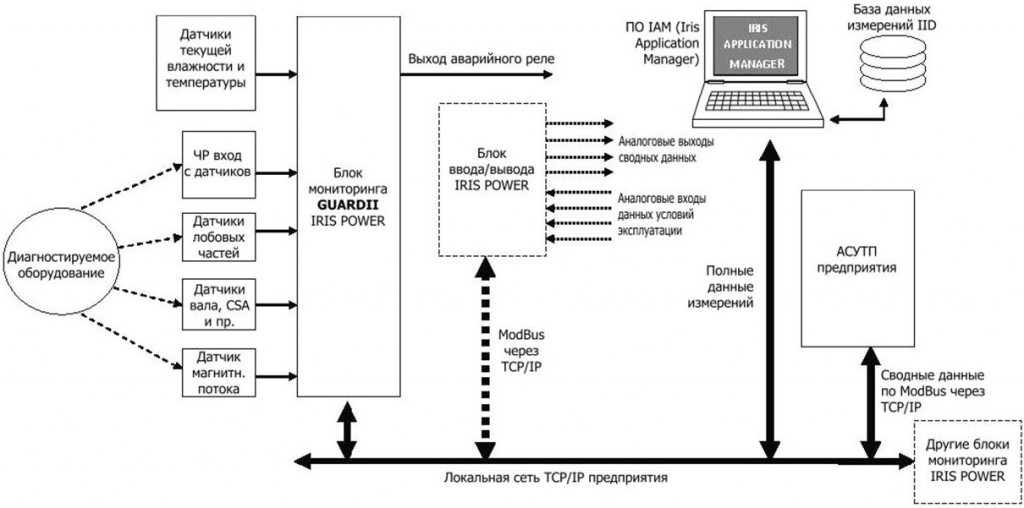

              Схема применения системы непрерывного мониторинга BusGuardII


Особенности:

  • Может применяться для существующих и новых мощных турбогенераторов (свыше 200МВт) оснащенных пазовыми антенными датчиками статора (SSC).
  • Отличная технология разделения шумов на основе фильтра высоких частот 40 МГц, по характеристике времени поступления и форме импульса. Система GuardII осуществляет непрерывное измерение уровня частичных разрядов с расширенными функциями предупреждения. Она требуют минимального вмешательства обслуживающего персонала.
  • Предупредительные сигналы предварительно настроены на основе существующей базы данных Iris Power, которая содержит более 400 000 результатов испытаний электрических машин. Архивные данные могут быть использованы для создания двухмерных и трехмерных графиков с высоким разрешением, а также для получения суммарных характеристик (Qm и NQN), которые используются для анализа тенденций для ЧР и сравнения с аналогичными машинами.
  • Удаленные режимы обмена данными позволяют на расстоянии производить диагностику, управление и конфигурацию с помощью программного обеспечения Iris Application Manager.
  • Встроенный модуль ввода для дополнительных датчиков температуры и относительной влажности окружающего воздуха.
  • Поддержка протокола Modbus через Ethernet для связи с приложениями сторонних производителей, например, для получения данных из систем предприятия о рабочем состоянии машин, таких как активная мощность, реактивная мощность, напряжение на статоре, температура обмотки и давление водорода и/или доставка суммарных данных о ЧР и состоянии обмотки машины в информационные системы предприятия.
  • Обмен данными с модулем удаленного ввода/вывода Iris Power с аналоговыми входами для сбора данных об условиях эксплуатации машины от полевых датчиков/преобразователей.
  • В систему включен конфигурируемый FTP-сервер для автоматической загрузки данных.

Расширенный контроль турбогенераторов под рабочим напряжением на базе оборудования IRIS Power


Документы

СИСТЕМА МОНИТОРИНГА GUARDII+.pdf (pdf, 2.43 Mb)
