ЗВЕЗДА.АСМД

АСМД - программный продукт разработки ООО «БО-Энерго.АСТС», предназначенный для сбора, обработки, отражения и хранения информации, характеризующей рабочее состояние высоковольтного электротехнического оборудования (ВЭО) в процессе эксплуатации.

Функционал экспертной системы расширен по сравнению с типичными АСМД. В предлагаемом ПО "АСМД ЗВЕЗДА" акцент сделан не только на контроль текущих значений, но и на динамику диагностических параметров, в том числе их тренды и время достижения этих трендов допустимых и предельно допустимых значений. Такой подход позволяет не только оперировать текущими параметрами и состоянием оборудования, но и реагировать на опережение и предотвращать возникновение и развитие потенциального дефекта с дальнейшим аварийным отключением оборудования.

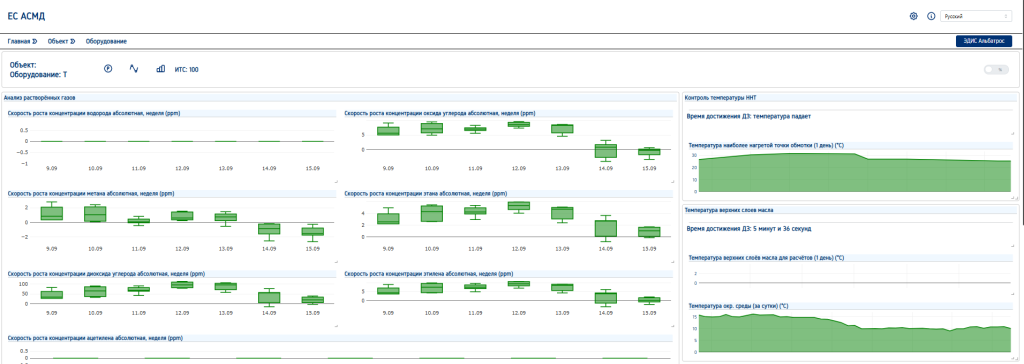

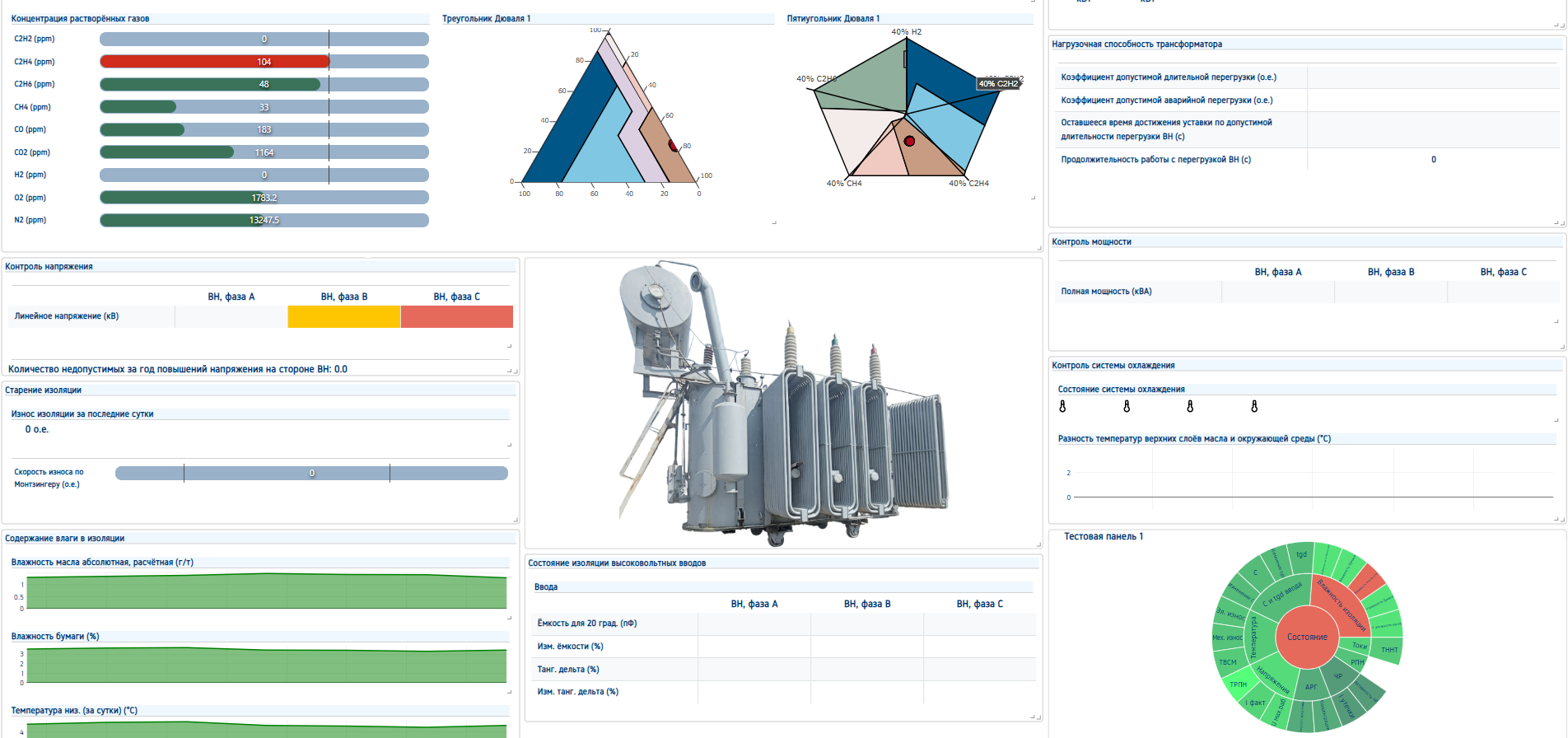

Основной экран, тематическое окно, отображающее показатели, соответствующие одной группе моделей с возможностью выбора индикации ДЗ, ПДЗ

Комплексный подход к мониторингу и диагностике практически удобен для предотвращения дефектов на ранней стадии.

Благодаря продвинутым моделям расчета наша система не только обеспечивает оценку текущего состояния трансформатора, но также выдает управляющие сигналы и рекомендации персоналу по действиям, которые необходимо предпринять персоналу, например, необходимость изменения режима работы трансформатора, техническое обслуживание или ремонт.

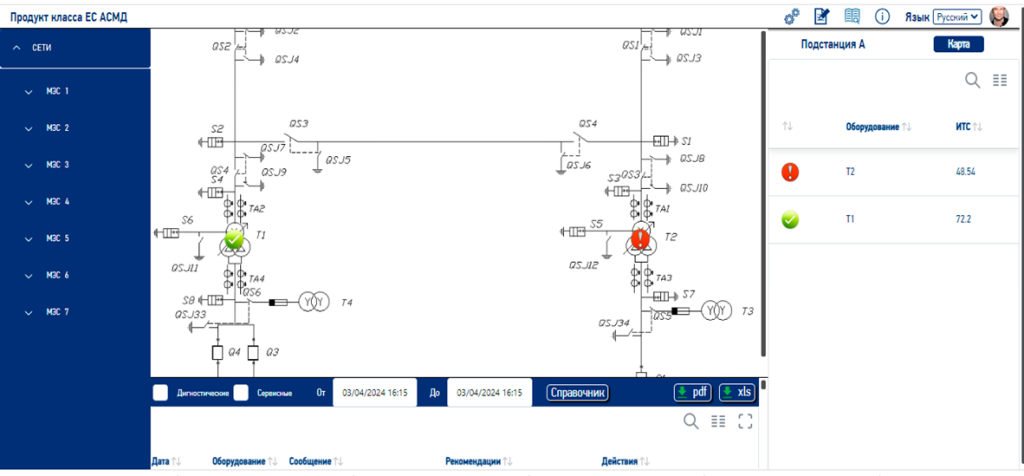

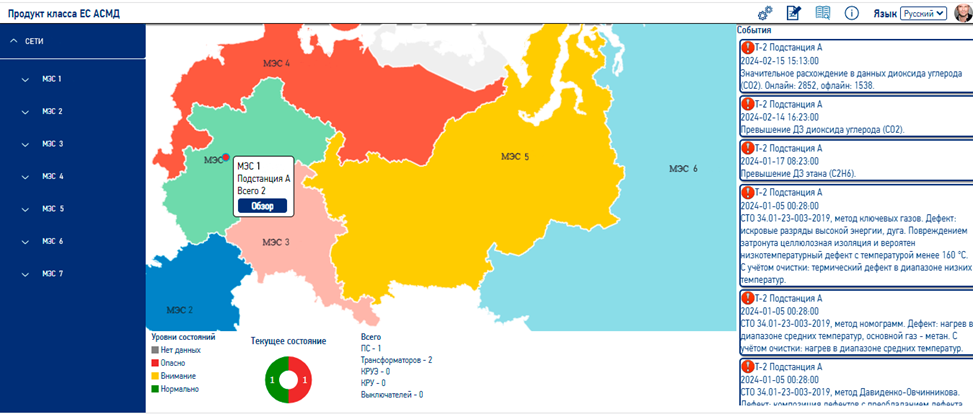

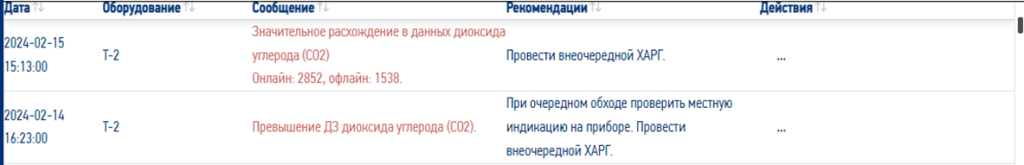

Отображение данных на уровне ПС с диагностическими сообщениями и рекомендациями персоналу

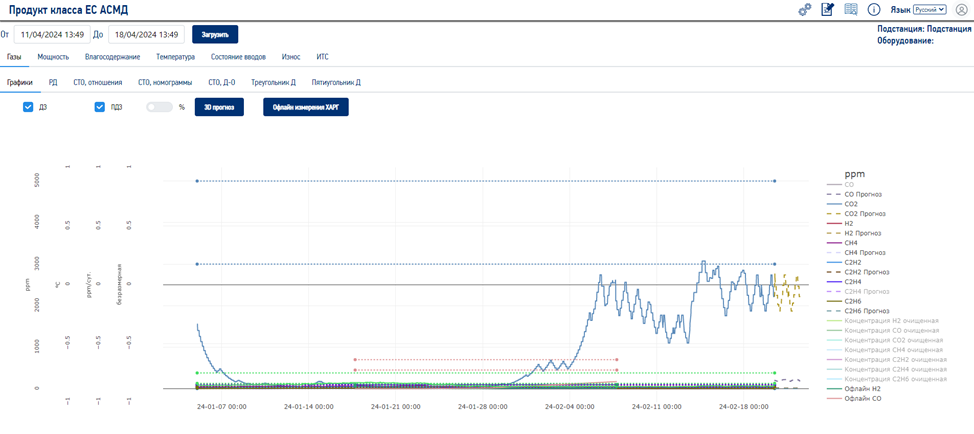

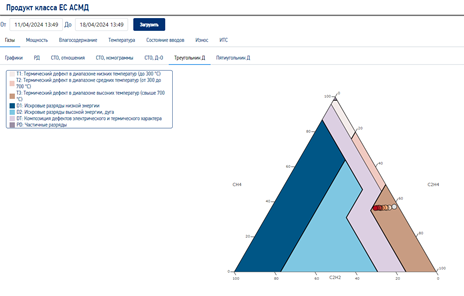

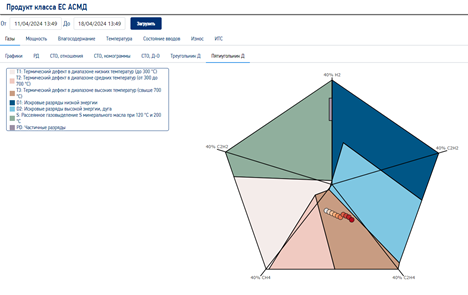

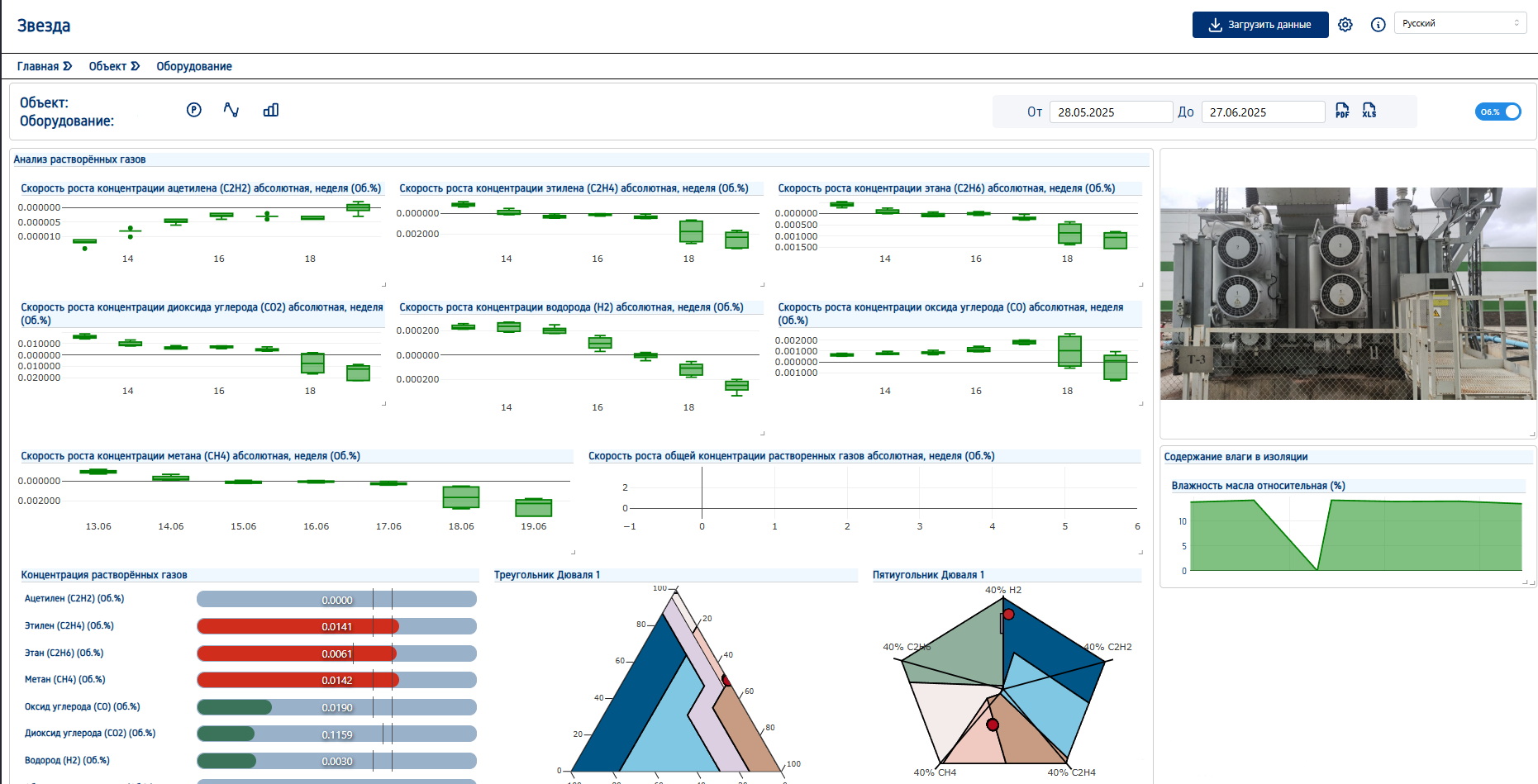

Отображение данных по растворенным газам (доступен ручной выбор отображаемых параметров)

Основные функции АСМД:
- контроль и регистрация текущих и предельных значений температуры масла, рабочих токов и напряжений высоковольтного оборудования;
- регистрация информации о нормальных, предаварийных и аварийных событиях, работы защитных и контрольно-измерительных приборов;
- информационный обмен с приборами для контроля параметров концентрации газов и влаги, растворенных в трансформаторном масле;
- информационный обмен с приборами изоляции для контроля основных показателей вводов;
- обмен с прочими устройствами и системами для получения диагностической информации о контролируемом ВЭО;
- определение значений температуры обмоток, вычисление термического износа изоляции трансформаторного оборудования;
- учет мощности и энергии по сторонам трансформаторного оборудования;

Ключевые особенности автоматизированной системы:
- минимизация влияния человеческого фактора на процессы сбора, обработки, передачи и хранения информации;
- АСМД предоставляет информацию для контроля и регулирования режимов работы, для своевременного принятия необходимых мер при предаварийных режимах и для анализа аварийных режимов с целью снижения эксплуатационных издержек и прогнозирования технического состояния ВЭО;
- АСМД формирует и обеспечивает индикативное отражение заключения о техническом состоянии контролируемых узлов и оборудования в целом;
- АСМД позволяет интеграцию в автоматизированную систему управления технологическим процессом подстанции (АСУ ТП);
- АСМД систематизирует и организует архивацию данных, их хранения и обработку для анализа состояния оборудования;
- любые отказы в системе АСМД не приводят к выходу из строя первичных датчиков и измерительных систем, к потере информации с функционирующих устройств, а также к формированию ложных показателей;
- несанкционированное снятие первичного питания с АСМД не приводит к потере накопленной информации;
- возможно осуществлять удаленный просмотр оперативных и архивных данных.

Ценность ПО "АСМД ЗВЕЗДА" в обеспечении надежности энергетических систем: экспертная система для прогнозирования, выявления, анализа и оценки рисков аварии позволяет повысить надежность работы силового оборудования за счет постоянного автоматизированного контроля изменений.

Комплексная автоматизированная система мониторинга и диагностики силового оборудования предприятий электроэнергетики «Звезда»​ включен в Реестр по Приказу Минцифры России от 21.04.2021 № 396 Приложение №1, реестровый №10309

АСМД "Звезда"  внесена в реестр программ для ЭВМ под номером 2022611907 от 04.02.2022.

Примечание: перечень функций, которые должна обеспечивать АСМД, зависит от каждого конкретного объекта контроля.


Оставьте заявку используя форму ниже если требуется расчёт стоимости сложной конфигурации для большого количества трансформаторов.
