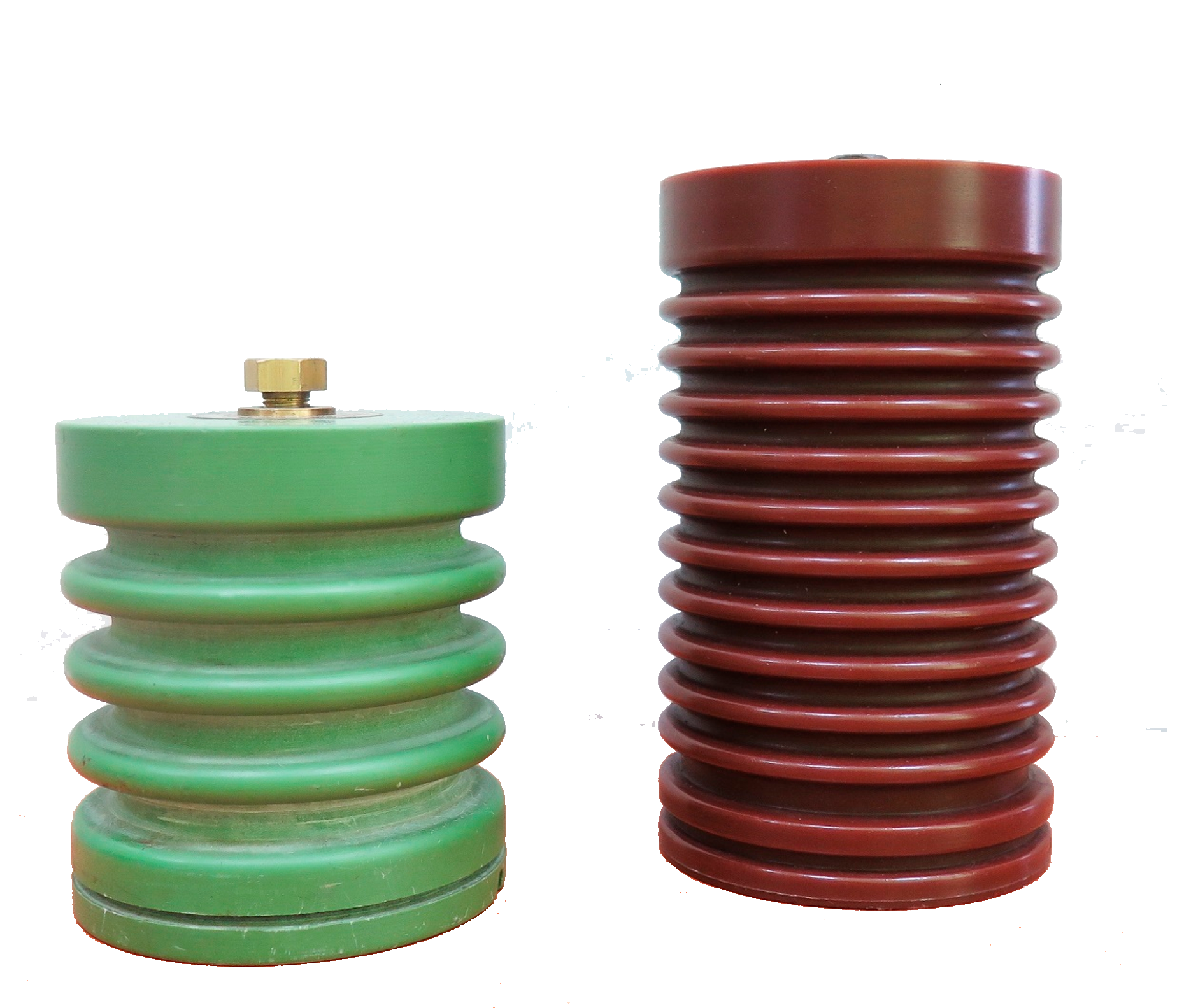

Емкостные шинные датчики EMC

Емкостные шинные датчики 80 пФ для регистрации активности частичных разрядов

Емкостные шинные датчики EMC устанавливаются (минимум один на каждую фазу) как можно ближе тестируемому оборудованию для достижения максимальной чувствительности. Для улучшения выделения шумов, датчики устанавливаются направленно или дифференцированно, в зависимости от оборудования.
Датчики EMC разработаны таким образом, чтобы блокировать ток основного питания частотой 50/60Гц и пропускать только высокочастотные сигналы (>40 МГц), которые затем собираются и анализируются соответствующими приборами постоянного или периодического мониторинга

Технические характеристики:

  • четыре вида емкостных датчиков в зависимости от напряжения:
  • 6,9 кВ;
  • 16 кВ;
  • 25 кВ;
  • 28 кВ.

Выбор зависит от рабочего напряжения оборудования;

  • датчики прошли независимые тесты высоким напряжением постоянного тока и грозовым импульсом гораздо большей мощности чем любые другие устройства такого же класса.

Основные технические характеристики:

Номинальное напряжение EMC 6.9 кВ 16 кВ 25 кВ 28 кВ
DEV @ 1pC (kV) 8.0 кВ 18.6 кВ 29 кВ 32.3 кВ
Испытание высоким напряжением (kVrns) 15 33 51 57
Масса (кг) 1.1 1.6 2.0 2.0
Высота (мм) 99 127 206 206
Диаметр (мм) 86 86 86 86


Другие технические характеристики:

  • Cлюдяной диэлектрик
  • Испытание высоким напряжением (IEEE 1043) > 1000 часов при 30 kVrms
  • Номинальная емкость 80 пФ ± 4 пФ
  • Коэффициент рассеивания 0,10 %
  • Чувствительность 1 pC (ASTM D1868 и IEC 60270)
  • Ширина диапазона (-3 дБ) 40 МГц - 350 МГц
  • Диапазон рабочих температур -50° С… +130° С
  • Срок эксплуатации 60 лет (IEEE 930-1987)
  • Температурные испытания -40° С… +150° С
