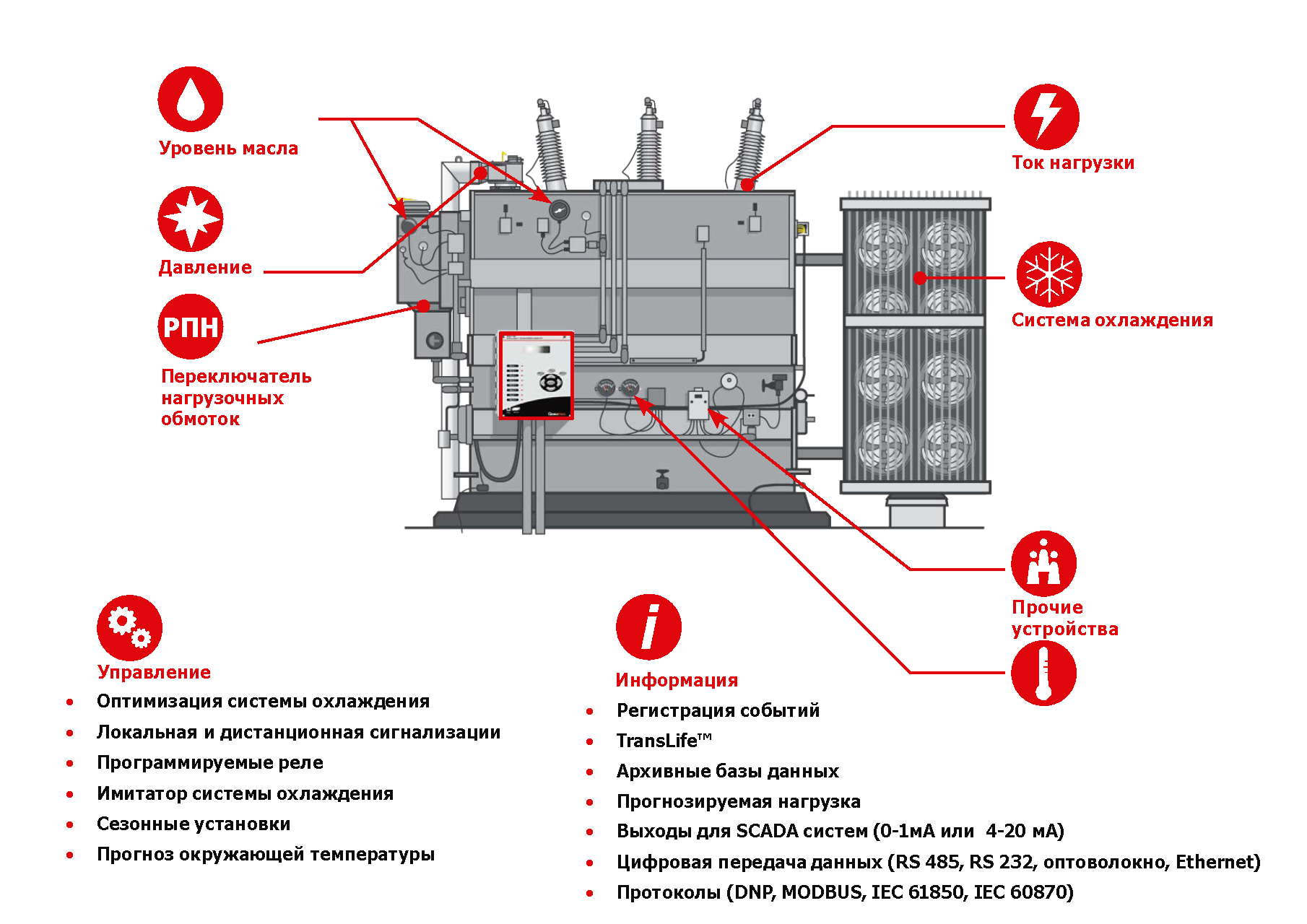

Непрерывный мониторинг технического состояния силовых трансформаторов по всем ключевым параметрам включает в себя контроль:

  • нагрузки по току;
  • уровня масла, а также его температуры;
  • температуры обмотки;
  • сигнализации и др.

системы мониторинга трансформаторов

Предлагаемые системы мониторинга трансформаторов могут работать как в автономном режиме, так и с интеграцией в АСУТП предприятия. Оперативная работа с архивами и динамический анализ данных позволяют оптимизировать нагрузку и продлить срок службы энергетического оборудования.

Мы предлагаем внедрение следующих систем мониторинга:

  • Qualitrol 509 серии ITM (контроль состояния масляных трансформаторов);
  • 118 ITM (непрерывное наблюдение за «сухими» силовыми установками);
  • 506 VTM/507 ITM (дистанционная регистрация параметров фиксированного оборудования);
  • T/Guard 408 (оптоволоконная система контроля температуры силовых установок посредством специальных датчиков).

Хроматографический анализ трансформаторного масла

Исследование трансформаторного масла на наличие растворенных газов также является одним из ключевых параметров контроля состояния силовых маслонаполненных трансформаторов. По присутствию растворенных опасных газов и их концентрации можно на ранней стадии выявить неисправности конструктивных узлов маслонаполненных трансформаторов и шунтирующих реакторов.

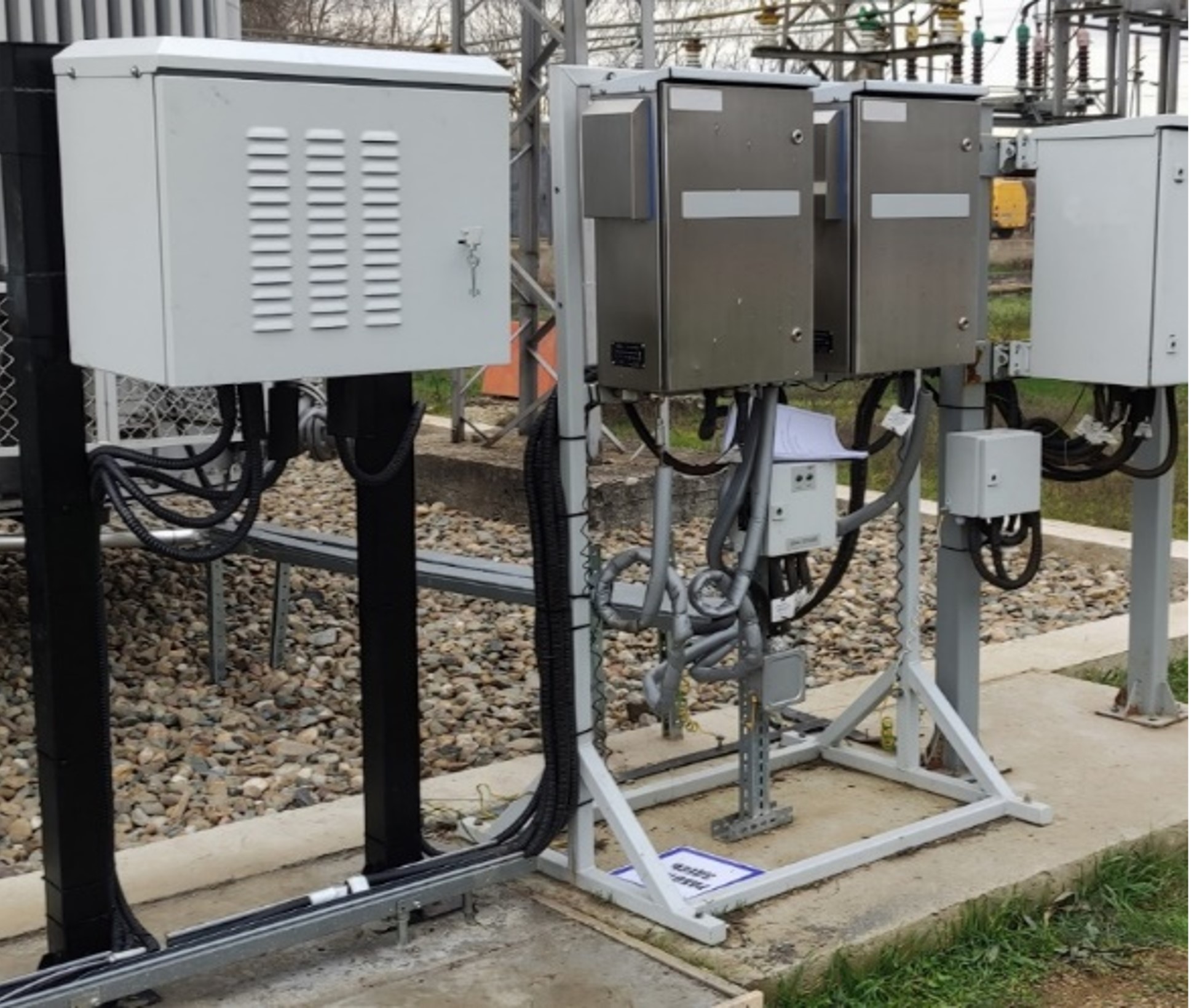

Наиболее востребованным методом непрерывной диагностики является хроматографический онлайн-анализ растворенных газов в трансформаторном масле. В линейке продукции «БО-ЭНЕРГО» представлены поточные онлайн-хроматографы «Серверон», контролирующие от 2 до 8 ключевых газов, изготовленные в соответствии с ТУ-4215-001-70110824-2014 и внесенные в Государственный реестр средств измерений (свидетельство № US.C.31.004.A №56677.

Какие дефекты выявляются хроматографическим анализом трансформаторного масла?

Состояние оборудования оценивается по наличию газов, их концентрации и по скорости ее роста. Если в исследуемой жидкости присутствует водород (H₂), то вероятны дефекты электрического характера, а именно — дуговые и искровые разряды.

Избыток этана (C₂H₆) свидетельствует о появлении термических неисправностей, например, о нагреве изоляции до +300…+400°C. Наличие метана (CH₄) в охлаждающей жидкости сигнализирует о более высокой температуре — до +600°C. Если по результатам мониторинга в трансформаторном масле обнаружен газ этилен (C₂H₄), то перегрев сильный, выше +600 °C.

Присутствие растворенного ацетилена (С₂Н₂) свидетельствует о регулярно возникающем искрении и проскакивающей электрической дуге. Причиной может быть нарушение изоляции стяжных шпилек, листов технической стали или некорректное заземление магнитопровода.

Если в исследуемой жидкости выявлено присутствие СО или СО₂, то это сигнал об ускоренном старении или увлажнении твердой электрической изоляции.

Для силовых агрегатов мощностью свыше 110 кВт хроматографический анализ трансформаторного масла рекомендуется проводить не реже 1 раза в полгода. Наличие специальных вводов дает возможность брать пробы без остановки оборудования.

Диагностика силовых трансформаторов

Рассматриваемые технологии, включая хроматографический анализ трансформаторного масла онлайн, являются неразрушающими методами контроля состояния энергетического оборудования.

Диагностика силовых трансформаторов по такой методике обеспечивает следующие преимущества:

  • оценку технического состояния без вывода из эксплуатации;
  • выявление неисправностей на ранних стадиях;
  • наблюдение за всеми процессами внутри системы;
  • определение оптимальных сроков ремонта.

Заказать у нас диагностику силового трансформатора можно по телефону +7 (495) 739-42-50 или заполнив форму заявки на странице «Контакты».
