Звезда ЛА-1 Система контроля концентрации метана
Система дистанционного контроля концентрации метана (CH4) и /или этилена (CH4) "Звезда ЛА-1" предназначена для непрерывного измерения и оповещения о взрывоопасных концентрациях метана в воздушной среде, где возможна скопления газа метана.
Система способна дистанционно зафиксировать утечку метана и сигнализировать об этом персоналу для оперативного принятия действий по устранению аварии. "Звезда ЛА-1" имеет крайне низкие требования к техническому обслуживанию на протяжении всего срока эксплуатации.
Состав системы:
- Модуль мониторинга (прибор обработки данных измерений).
- Оптический датчик* до 12 ед.
- Встроенное программное обеспечение.
*Оптический датчик контроля пригоден для размещения и эксплуатации во взрывоопасной зоне, где возможна скопления газа метана (автомобильные подземные магистрали, объекты магистральных газопроводов, шахты, подземные хранилища и др.)
Функция системы "Звезда ЛА-1":
-
Автоматизированный контроль загазованности по настраиваемым пределам аварийных значений концентрации метана (CH4).
-
Обнаружение предаварийных и аварийных значений концентрации метана во взрывоопасной зоне.
-
Оперативное оповещение о предаварийных и аварийных значениях концентрации взрывоопасного газа.
-
Передача данных по измерениям на диспетчерский пункт.
Принцип работы системы:
В основе работы системы лежит технология лазерной абсорбционной спектроскопии (TDLAS).

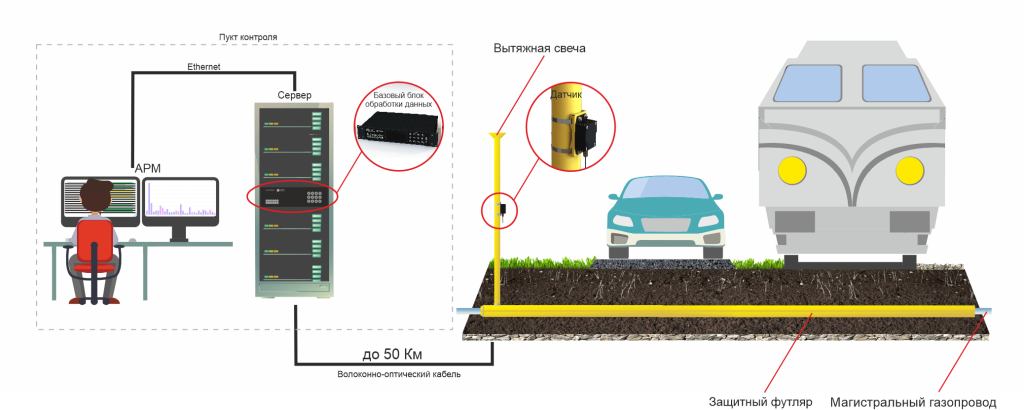

Базовый блок генерирует лазерное излучение в диапазоне длин волн, соответствующему полосе поглощения изучаемого газа. Излучение подаётся по оптическому кабелю к датчикам, представляющим собой газовые кюветы. Внутри датчика, проходя сквозь исследуемую воздушную среду, излучение ослабевает пропорционально количеству целевого газа и возвращается на соответствующий канал базового блока, где оно принимается фотодетектором. Исходя из характеристик возвращённого излучения, базовый блок рассчитывает уровень концентрации газа.
- Оборудование и встроенное программное обеспечение российского производства.
- В основе работы системы лежит технология лазерной абсорбционной спектроскопии (TDLAS), обеспечивающая высокую чувствительность и точность измерений.
- Оптический датчик не содержит электронных деталей и является пассивным устройством и абсолютно взрывобезопасен.
- Датчик не требует электропитания линейной части и может функционировать на объектах, где отсутствует внешнее электроснабжение.
- Быстрое обнаружения превышения уровня концентрации газа <= 1 cек на канал.
- Стабильность работы системы не зависит от погодных условий и смены климата.
- Датчик с низкой ценой и сроком службы 10 лет.
|
Технические характеристики |
|
|
Тип датчика/сенсора |
Волоконно-оптический |
|
Способ отбора |
Не требуется. Работа в среде/потоке. |
|
Газ |
Метан (CH4) и /или этилена (CH4) |
|
Диапазон измерения |
От 0 до 100% ВКПР |
|
Погрешность - метан (CH4) - этилен (С2Н4) - метан (CH4) и этилен (С2Н4) |
5% или 500 ppm (большая из этих величин) 8% или 500 ppm (большая из этих величин) 5% и 8% |
|
Скорость отбора образцов |
<= 5 cек на канал |
|
Количество подключаемых датчиков |
до 12 |
|
Максимальная длинна оптической трассы (базовый блок - сенсор) |
до 50 км |
|
Условия эксплуатации |
Датчика: от -60˚С до +45˚С, Прибора: от +0˚С до +40˚С, (опционально от -60˚С до +40˚С) относительная влажность воздуха до 98%. |
|
Срок службы, не менее |
10 лет |
ВАЖНО: Подключение датчиков к прибору осуществляется посредством стандартного одномодового волоконно-оптического кабеля. Возможно подключение к имеющимся оптическим каналам, что позволяет исключить необходимость прокладки дополнительного кабеля питания.
