Мониторинг состояния изоляции высоковольтных вводов

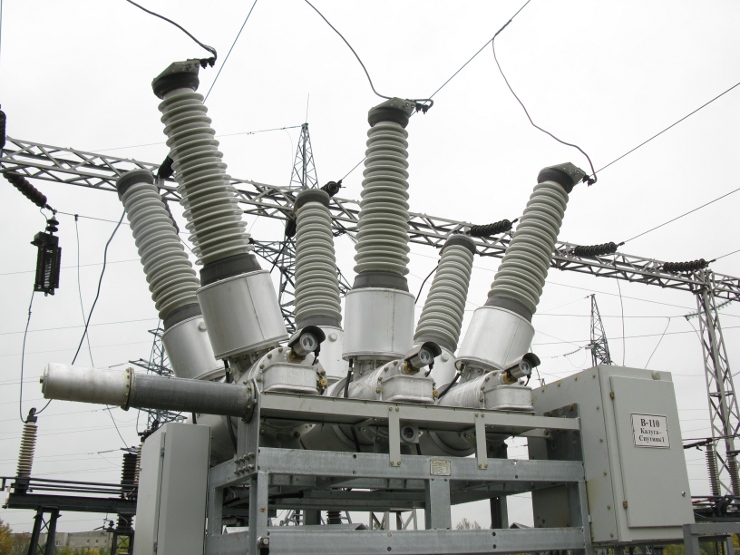

Высоковольтные вводы трансформатора являются одними из основных элементов силового трансформатора, а маслобарьерная изоляция – основной изоляцией. Для обнаружения дефектов в основных элементах трансформатора необходимо останавливать работу оборудования и проводить испытания переносными средствами измерения и проверки. Поэтому, для обеспечения беспрерывной работы, сегодня большинство трансформаторов класса напряжения от 110 кВ и выше оснащаются устройствами мониторинга и защиты вводов.

Требования к контролю состояния изоляции высоковольтных вводов содержатся в ряде нормативных документов:

• Согласно РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» [пункт 23.1 для tan δ и ёмкости изоляции вводов] регламентируют проведение испытаний следующих параметров: емкость изоляции, тангенс угла диэлектрических потерь (tan δ), частичные разряды в изоляции высоковольтных вводов, маслобарьерной изоляции, а также проходных изоляторах.
• Согласно СТО 34.01-23.1-001-2017 «Объем и нормы испытаний электрооборудования» [п.9.27 для трансформаторов и п.29.10 для вводов и проходных изоляторов], СТО 56947007-29.180.01.207-2015 «Методика измерения частичных разрядов в маслобарьерной изоляции силового трансформаторного оборудования» [пункт 7.5 для трансформаторов] требуется регистрировать частичные разряды в маслобарьерной изоляции трансформатора. (ГОСТ Р 55191-2012 (МЭК 60270:2000) «Методы испытаний высоким напряжением. Измерения частичных разрядов»)

Важность контроля состояния указанных функциональных узлов силовых трансформаторов подтверждается Методикой оценки технического состояния основного технологического оборудования и линий электропередачи электрических станций и электрических сетей, утвержденной приказом Минэнерго России от 26.07.2017 г. N 676. Согласно приложению № 8 Методики, сумма весовых коэффициентов по указанным функциональным узлам силового трансформатора (автотрансформатора) установлена, в зависимости от наличия РПН, в размере порядка 23%.



Функциональный узел	Весовой коэффициент с РПН	Весовой коэффициент без РПН
Высоковольтный ввод (ВВ)	0,229	0,238
Вспомогательное оборудование	0,026	0,03
Изоляционная система	0,417	0,452
Магнитопровод	0,113	0,113
Обмотки трансформатора	0,113	0,113
Система регулирования напряжения	0,051	0
Обобщенный узел	0,051	0,054

Наша компания предлагает технические решений для непрерывного мониторинга высоковольтных вводов, удовлетворяющие вышеуказанным требованиям:

1. Устройство непрерывного контроля высоковольтных вводов трансформаторного оборудования типа НКВВ. Прямое измерение активных и реактивных составляющих тока утечки изоляции ввода, напряжения на вводе и частоты сети с последующим вычислением амплитуд и фазовых соотношений между током и напряжением, tg δ и емкости основной изоляции ввода.
2. Система мониторинга параметров изоляции и частичных разрядов типа INTEGO TM. Относительное изменение Ёмкости и tan δ высоковольтных вводов по каждой фазе, общая активность частичных разрядов и частота повторения, контроль температуры и нагрузки.
