Прибор-анализатор PDA-IV

Портативный прибор для контроля частичных разрядов

Прибор PDA-IV предназначен для оперативного контроля частичных разрядов во время нормальной работы генератора, т. е. при обычных электрических, механических, термических и внешних рабочих нагрузках. На показания не оказывают воздействия внешние помехи (электромагнитный шум), например, разряды энергосистемы, искрение выводной шины или другие источники обычного шума. Этот контроль обычно выполняется раз в полгода и занимает около 30 минут на генератор.

Прибор применяется вместе с емкостными шинными датчиками EMC емкостью 80 пФ, постоянно установленными в специальных местах на обмотке статора.

Дифференцированная схема подключения датчиков EMC

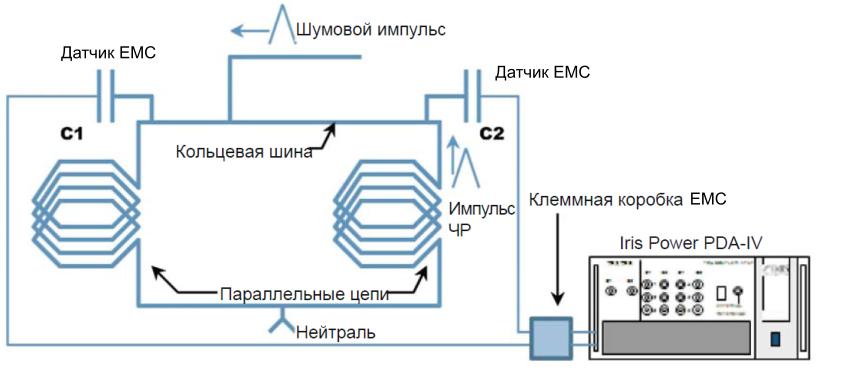

Дифференциальная схема подключения датчиков EMC к гидрогенератору.


Особенности:

  • возможно подключение до 12 емкостных шинных датчиков емкостью 80 пФ, постоянно установленных на гидрогенераторах;
  • датчики EMC позволяют измерять ЧР в высокочастотном диапазоне, в котором количество ЧР значительно превышает количество помех (сигнал/шум), что позволяет автоматически разделять ЧР и помехи, и легко интерпретировать результаты измерений;
  • экспертное ПО выполняет автоматическую оценку и отображает оповещения при обнаружении высокого уровня частичных разрядов;

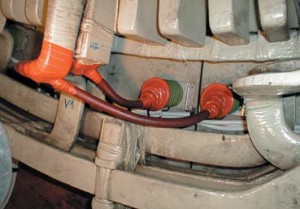

Установленные EMC

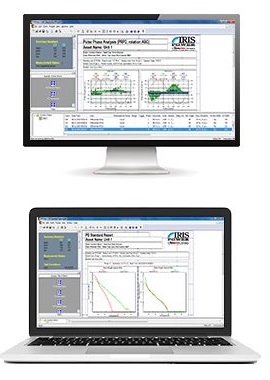

скрин ПО.jpg

Измерения анализируются и интерпретируются с помощью экспертного программного обеспечения и представляются пользователю в виде следующих данных:

  • графики, отражающие природу и интенсивность отдельных механизмов разрушения изоляции;
  • кривые трендов, позволяющие выявить развитие этих механизмов во времени.

Дополнительно:

Производитель предлагает использовать уникальную статистическую базу данных измерений частичных разрядов (ЧР), содержащую более 550 000 результатов измерений.

База данных находится в открытом доступе на сайте производителя https://irispower.com/online-partial-discharge-severity-tables/. С её помощью возможно оценить состояние изоляции уже по результатам первых измерений, тогда как оценка критичности состояния изоляции статора по параметрам ЧР возможна только при анализе тренда.
