Онлайн-система мониторинга частичных разрядов PDS-G5000

PDS-G5000 — это система онлайн-мониторинга частичных разрядов для мониторинга состояния изоляции энергообъектов.

Система состоит из:

·         датчики UHF (сверхвысокочастотные),

·         датчики HFCT (высокочастотный преобразователь тока),

·         датчики AE (акустической эмиссии),

·         датчики шума,

·         блоки сбора данных,

·         экспертный диагностический сервер,

·         программное обеспечение для мониторинга.

Каждый блок сбора данных может поддерживать до 8 входов датчиков, а каждый экспертный диагностический сервер может поддерживать до 250 блоков сбора данных.

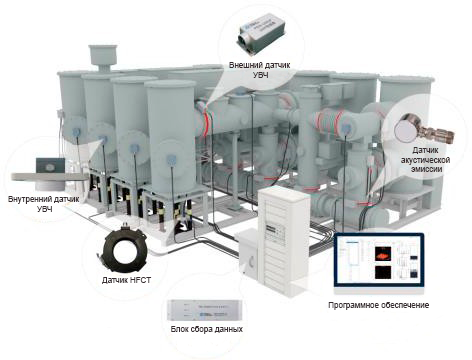

Структура системы онлайн-мониторинга PDS-G5000

Система PDS-G5000 отслеживает сигналы ЧР энергообъектов в режиме реального времени, анализирует и обрабатывает обнаруженные сигналы, а также диагностирует неисправности. Когда отслеживаемые сигналы достигают порога допустимых значений,  генерируется соответствующее оповещение с результатом мониторинга, которое  передается через IEC61850.

Своевременное предупреждение развития ЧР является основой для планирования технического обслуживания и исключения любых потенциальных простоев оборудования, вызванных неожиданными отказами.

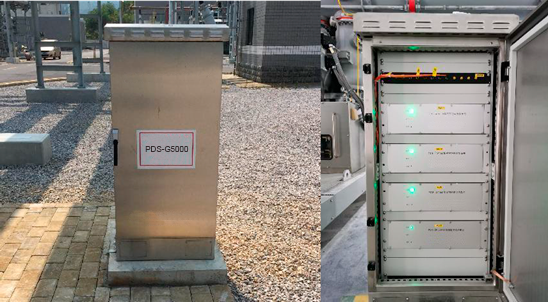

Блоки сбора данных ЧР, установленные в локальных шкафах

Оборудование имеет функцию самодиагностики, которая может дистанционно передавать результаты самодиагностики в соответствии с требованиями.
