609 PDM

Непрерывный мониторинг и диагностика частичных разрядов с применением СВЧ-технологии

Система 609 PDM осуществляет непрерывный мониторинг частичных разрядов (ЧР) для силовых трансформаторов с использованием общепринятой СВЧ-технологии. Система включает в себя полный комплект мониторинга ЧР: датчики, кабели, устройство сбора данных, устройство обработки (ЦП) и программное обеспечение.

Технические характеристики:

  • Непревзойденная чувствительность и точность (-75 дБм) СВЧ-измерений;
  • Мониторинг состояния изоляции силового трансформатора во время работы;
  • Возможность калибровки датчиков для эксплуатационной проверки;
  • Широкая полоса пропускания от 300 до 1500 МГц;
  • Более высокая частота выборки (256 выборок в цикл) оптимизирует определение событий ЧР;
  • Создание высокоточных отчетов о состоянии оборудования;
  • Одновременный мониторинг нескольких трансформаторов – используется для 1-24 каналов, в зависимости от расположения трансформаторов и количества встроенных датчиков;
  • Надежная конструкция и отличная защищенность от помех при выполнении измерений в сложных условиях окружающей среды;

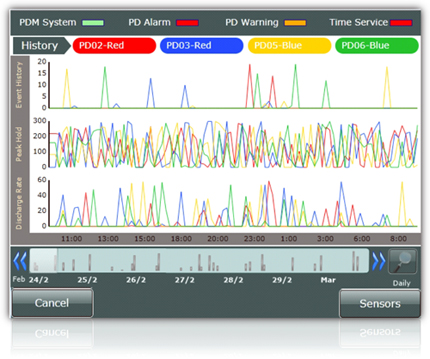

  • Усовершенствованный интерфейс оператора

Применение: Система 609 PDM используется для непрерывной оценки эффективности изоляции в силовых трансформаторах, что позволяет провести корректирующие мероприятия до возникновения сбоя.


Документы

Брошюра 609 PDM (pdf, 1.23 Mb)
