Прибор SWA для офлайн испытаний
Прибор SWA предназначен для контроля плотности заклиновки пазовых клиньев статора турбогенераторов, гидрогенераторов и двигателей.

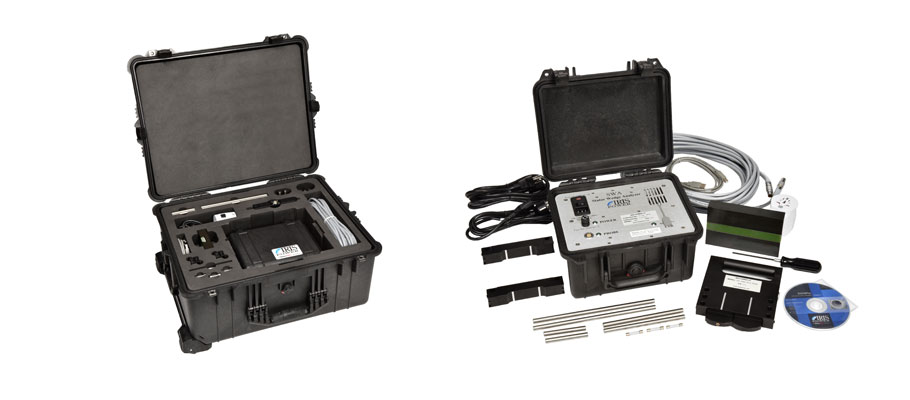

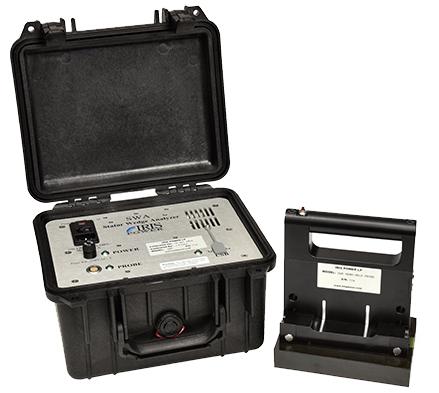

Основными компонентами прибора SWA являются ручной датчик, калибровочный брус, электронный блок, программное обеспечение и компьютер.
Также существует дистанционный датчик, для использования с роботизированными механизмами, которые применяются при тестировании плотности заклиновки при не выведенном роторе.
Краткое описание и принцип действия:
Опорный калибровочный файл может быть создан одним из трёх способов: генерированием (generate), вычислением (calculate) и извлечением (extract).
- Generate - оператор выбирает для программы от 2 до 5 клиньев, простучав которые, она определит самый ослабленный и самый плотный клин. Именно здесь можно использовать калибровочный брус;
- Calculate - программа, проанализировав результаты тестирования статора, находит из общего числа клиньев 5 самых ослабленных и 5 самых плотных;
- Extract - оператор выбирает для программы ослабленный и плотный клин из когда-то уже сделанного одного или двух замеров.
Особенности датчика:
- Собирается в соответствии с особенностями геометрии обследуемого статора, регулируется высота и наклон тележек;
- Снабжен мощными магнитами для облегчения замеров боковых и верхних пазов, контакт с железом статора через резиновые валики;
- Ограничения для выполнения замеров: минимальная длина клина 60 мм, минимальная ширина клина 10 мм, глубина паза до 60 мм;
- Длина свободного хода ударного молоточка в рабочем положении должна быть не менее 3 мм для обеспечения должного простукивания;
- Время выполнения одного замера составляет примерно 3 секунды;
- Возможность простукивания на одном клине до 3-х точек (длинный клин).
Преимущества:
Использование прибора SWA сокращает время на дефектацию пазовых клиньев статора генератора в 2 раза (14 чел*час);
Данные измерения представлены наглядно, в цифрах;
При выполнении замеров исключается человеческий фактор;
Каждый новый замер статора пополняет электронную базу данных;
Отчётная документация формируется в считанные секунды.
