Датчики частичных разрядов антенного типа (SSC)

Датчики  частичных разрядов антенного типа для установки в пазах статора газовых и паровых турбогенераторов

Компания "БО-ЭНЕРГО.АСТС" разработала датчики антенного типа для установки в пазах статора, предназначенные для выявления частичных разрядов во время нормальной эксплуатации газовых и паровых турбогенераторов.

Российские датчики совместимы с анализатором IRIS модели TGA-S.

Датчики антенного тип устанавливаются прямо в пазы статора машины. Обычно рекомендуют устанавливать, как минимум, параллельно по одному датчику на фазу, чтобы обеспечить охват всей обмотки. При этом, около 10% пазов статоров, распределенных по трем фазам, должны содержать датчик для обеспечения контроля репрезентативной части обмотки статора. Этот критерий приводит к необходимости установки 6 датчиков  в большинство моделей генераторов и в большие мониторы, поскольку эти устройства чаще всего имеют по две обмотки на фазу. Для турбогенераторов мощностью до 600 МВт обычно требуется 6 датчиков, в то время как для более мощных турбогенераторов устанавливается большее количество датчиков.


Датчики могут использоваться:

  • в паротурбинных генераторах (с воздушным или водородным охлаждением);
  • в газотурбинных генераторах (с воздушным или водородным охлаждением);
  • в резервных генераторах;
  • синхронных компенсаторах (с воздушным или водородным охлаждением);
  • в крупных двигателях (синхронных или индуктивных).

Особенности:
  • Датчики антенного типа устанавливаются под клиньями статорной обмотки (на эксплуатируемых турбогенераторах) или между верхним и нижним стержнем (в новых или перематываемых машинах);
  • Датчики не подключены к высокому напряжению обмотки статора, и они не подвергаются какой-либо электрической нагрузке;
  • Изготовлены из стеклотекстолита FR4  с высокой температурой стеклования tg 180;
  • Полоса пропускания 200-1600 МГц;
  • Согласованный импеданс  50 Ом;
  • Датчики представляют собой направленные ответвители высокочастотного сигнала ЧР и позволяют разделять сигнал ЧР в пазовой части обмотки генератора от сигнала ЧР в лобовой части обмотки генератора.
  • Толщина 2,0 мм  +/-  0.1 ммс;
  • Длина 650 мм, с возможность подгонки длины датчика под пазовое заполнение до 515 мм;
  • Ширина 40 мм, с возможность механической фрезеровки датчика под паз до 24 мм;
  • Датчики имеют низкий коэффициент механический деформаций  при воздействии повышенных температур и давления.

Дополнительная информация

  • Возможность изготовления датчика для любой ширины паза под заказ;

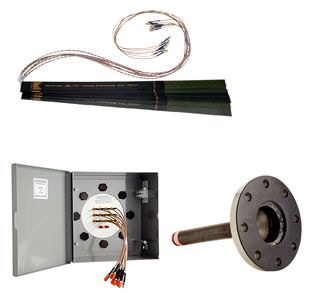

  • Для генераторов с водородным охлаждение комплект поставки включает гермопроходку для 6 датчиков (12  соединителей);
  • Комплект поставки включает соединительные кабели необходимой длины с малым затуханием сигнала ЧР;
  • Усовершенствованная гермопроходка, требует только одного отверстия к корпусе, имеет общую соединительную коробку выводов, испытана давлением водорода 2758 kPa или 400 psi.
