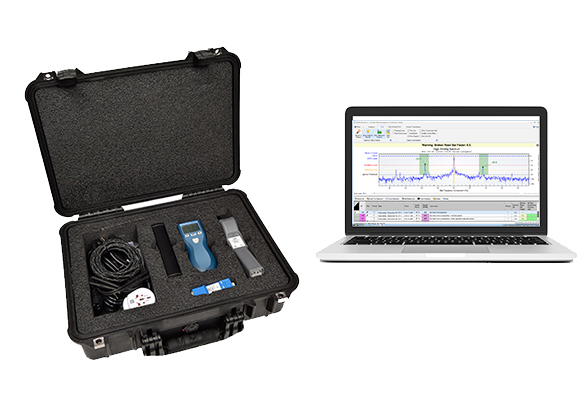

MDSP3 портативный прибор для контроля асинхронных двигателей с короткозамкнутой обмоткой

Портативный прибор для определения дефектов короткозамкнутой обмотки ротора и эксцентриситета воздушного зазора


Особенности:

  • используются комбинированные передовые алгоритмы сигнатурного анализа тока для точного прогнозирования величины рабочего скольжения по измеренному току. Расчет скольжения может выполняться при различных нагрузках;
  • выявляет неполадки обмотки типа "беличья клетка" и эксцентриситет с помощью единственного клещевого датчика тока, подключенного к трансформатору тока двигателя или охватывающего один из фазных выводов;
  • спроектирован так, чтобы существенно снизить риск ложных показаний, отделяя сигнал шума от сигналов, вызванных реальными неполадками стержней ротора, при этом нижний порог шумов превышает 110 дБ;
  • испытания проводятся онлайн, менее чем за 40 секунд в обычном режиме, чтобы обнаружить неполадки прежде, чем они приведут к катастрофическому отказу двигателя;

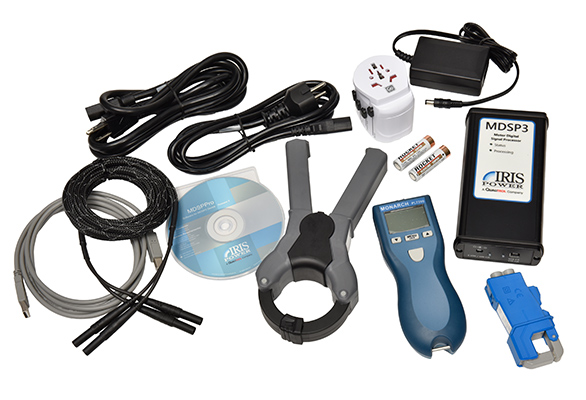

  • точно диагностирует двигатели при переменной нагрузке, когда многие другие испытательные системы дают неоднозначные результаты. В Iris Power MDSP3 используются два токовых зонда, охватывающих широкий диапазон токов: от 5 А до 1000 А;
  • требуется всего один входной сигнал от токового зонда, установленного непосредственно на одном из фазных выводов или на вторичной обмотке ТТ (трансформатора тока) в MCC (пульте управления двигателя) или в автоматическом выключателе. Питание подается на прибор Iris Power MDSP3 через соединение USB с блоком сбора данных. Не требуется отдельный аккумулятор или сеть 100-200 В 50/60 Гц.




Документы

MDSP3 ПОРТАТИВНЫЙ ПРИБОР.pdf (pdf, 1.59 Mb)
